Olá a todos, aqui é Jake, da AB Electrical Testing Instruments, e hoje estamos abordando uma questão que surge o tempo todo em nossa linha de trabalho: um testador de relação de espiras de transformador TTR (relação de espiras) trifásico pode realmente funcionar em ambientes de alta tensão? Se você está no jogo de manutenção de redes elétricas, subestações ou transformadores industriais, você definitivamente já pensou sobre isso – porque espaços de alta tensão não são uma oficina comum. Estamos falando de 11kV, 33kV, até 132kV e superiores, onde cada equipamento deve ser confiável, seguro e preciso o suficiente para manter as luzes acesas (e evitar o estresse de uma interrupção não planejada). Vamos decompô-lo, nada de jargão enfadonho de engenharia que faça seus olhos ficarem vidrados.
Primeiro, vamos entrar na mesma página sobre o que um testador TTR trifásico faz, rapidamente. Ele verifica a relação de espiras entre os enrolamentos primário e secundário de um transformador, certo? Isso é tudo ou nada porque uma relação instável significa que o transformador está operando fora de suas especificações de projeto, o que pode levar a superaquecimento, danos ao isolamento ou até mesmo uma falha catastrófica. Os transformadores de alta tensão são os cavalos de batalha da rede – eles aumentam a tensão para transmissão de longa distância e depois diminuem para uso comercial e residencial. Se o TTR estiver desligado, a qualidade da energia diminuirá e você terá dezenas de milhares (talvez milhões) de tempo de inatividade. Portanto, a questão não é apenas “pode ser usado”, mas “pode ser usado corretamente sem causar problemas nessa configuração de alta tensão?”
Comecemos pelo maior obstáculo em ambientes de alta tensão: isolamento elétrico e segurança. Esses espaços estão inundados com alta tensão, portanto, qualquer equipamento de teste que você trouxer deverá ser construído para lidar com isso, e não apenas conectado a uma tomada. Bons testadores TTR trifásicos (como os que projetamos na AB) vêm com isolamento integrado que isola os circuitos de teste do lado de alta tensão do transformador. Isso significa que quando você prende os cabos aos terminais de um transformador de 132kV, o próprio testador não fornece essa alta tensão de volta ao seu laptop ou ao técnico que o opera. Espere, mas isso é suficiente? Alguns testadores TTR baratos e básicos economizam no isolamento, portanto, são classificados apenas para uso interno de baixa tensão - você nunca levaria um para uma subestação para testar um transformador de alta tensão. Mas os modelos TTR trifásicos de alta qualidade que fornecemos são classificados para ambientes CAT IV ou mesmo CAT V, que são feitos especificamente para trabalhos externos de alta tensão ou em subestações. Isso não é apenas um número; CAT V significa que eles podem lidar com surtos transitórios de comutação ou relâmpagos sem fritar os circuitos, o que não é negociável em espaços de alta tensão.
A seguir: precisão. Ao testar um transformador trifásico, você precisa que a relação seja precisa em todas as três fases – mesmo uma discrepância de 0,5% entre as fases é um sinal de alerta. Mas em ambientes de alta tensão, há ruído elétrico ambiente. Pense nisso: a subestação está cheia de outros equipamentos que estão funcionando, criando interferência eletromagnética (EMI) que pode atrapalhar as leituras dos testes. Um testador TTR de baixo custo obterá dados inúteis aqui, porque não possui filtragem de ruído adequada. Nossos testadores TTR trifásicos usam processamento de sinal diferencial e pontas de teste blindadas para eliminar esse ruído, portanto, mesmo em uma subestação de 132kV, você obtém leituras confiáveis e repetíveis em segundos. Tivemos clientes testando essas unidades lado a lado com ferramentas TTR antigas em uma subestação de 220kV, e a nossa detectou uma discrepância de fase de 0,3% que as antigas não perceberam - algo que teria levado a carga desequilibrada e superaquecimento no transformador. Essa é a verdadeira vantagem aqui: o testador não funciona apenas em espaços de alta tensão, ele funciona bem o suficiente para realmente evitar problemas.
Espere, mas e quanto aos protocolos de teste específicos para transformadores de alta tensão? A maioria dos transformadores de alta tensão são imersos em óleo, certo? Eles são grandes, volumosos e frequentemente instalados em subestações remotas onde as fontes de energia podem ser limitadas. Nossos testadores TTR trifásicos são portáteis – eles funcionam com baterias recarregáveis de íons de lítio que duram mais de 8 horas, então você não precisa arrastar um gerador até o local. Isso é uma virada de jogo porque muitos locais de subestações remotas não têm energia CA facilmente acessível. Além disso, eles podem testar transformadores elevadores e redutores, que é exatamente o que você encontraria em redes de transmissão de alta tensão. Mas espere, o teste de TTR é apenas uma parte de uma verificação completa da integridade do transformador, certo? Você não quer parar apenas na proporção de curvas. É por isso que nosso catálogo possui outras ferramentas que combinam perfeitamente com testadores TTR trifásicos para manutenção de transformadores de alta tensão. Por exemplo, o testador de medição de impedância de curto-circuito do transformador permite verificar a deformação do enrolamento, outra falha crítica em transformadores de alta tensão que pode aparecer após um curto-circuito. Também temos o Testador de Perda Dielétrica de Transformadores para medir a qualidade do isolamento, o que é super importante porque a alta tensão pode envelhecer o isolamento rapidamente. Se você estiver fazendo uma auditoria completa em um transformador de rede de alta tensão, adquirir um testador TTR e essas outras ferramentas significa que você está cobrindo todas as bases.
Mas espere, há advertências aqui. Você não pode simplesmente ir até qualquer transformador de alta tensão com qualquer testador TTR trifásico antigo e sair impune. Primeiro, você deve certificar-se de que a faixa de tensão do testador corresponde à tensão nominal do transformador. Um testador classificado para até 50kV não funcionará em um transformador de 132kV – simples assim. Segundo, você deve seguir os procedimentos de bloqueio/sinalização (LOTO), mesmo com o isolamento integrado do testador. O trabalho em alta tensão é sempre perigoso, portanto o testador é uma ferramenta e não um substituto para protocolos de segurança adequados. Terceiro, você deve calibrar o testador regularmente. Em ambientes de alta tensão, as oscilações de temperatura (as subestações externas ficam superaquecidas no verão e congelam no inverno) podem afetar a calibração, portanto, a calibração anual (ou mesmo semestral) não é negociável para manter as leituras precisas. Oferecemos serviços de calibração para todos os nossos testadores, para que você não precise descobrir isso sozinho.
Outra pergunta comum: é possível testar transformadores energizados com um testador TTR trifásico em ambientes de alta tensão? Espere, a maioria dos testes de TTR são feitos em transformadores desenergizados, certo? Porque testar transformadores energizados é muito mais perigoso e é mais difícil obter leituras precisas devido à tensão ativa. Mas existem alguns testadores TTR avançados (incluindo nossos modelos) que podem realizar testes TTR em tempo real em correntes baixas, o que é útil para verificações rápidas em transformadores de alta tensão energizados sem desligá-los. Isto é uma enorme vantagem para os operadores de rede, porque cada minuto que um transformador fica desligado representa uma perda de receitas. Nosso recurso de teste TTR ao vivo permite obter uma leitura de proporção sem interromper o serviço, desde que você siga as diretrizes de segurança. Tivemos um cliente de serviços públicos no Texas que usou esse recurso durante o pico de demanda do verão, evitando uma interrupção planejada que custaria mais de US$ 100 mil em receita perdida. Esse é o tipo de valor real que faz valer a pena investir em um bom testador TTR trifásico, mesmo para trabalhos de alta tensão.
Espere, vamos falar sobre o uso a longo prazo em ambientes agressivos de alta tensão. As subestações são empoeiradas, úmidas e expostas às intempéries – portanto, o equipamento de teste deve ser durável. Nossos testadores TTR trifásicos têm classificação IP65, o que significa que são à prova de poeira e podem suportar jatos de água, o que é perfeito para subestações externas. Enviamos unidades para operações de mineração (que possuem transformadores de alta tensão em suas plantas de processamento) e parques eólicos, onde a poeira e o vento são problemas constantes, e ainda funcionam perfeitamente após anos de uso. Compare isso com testadores baratos que começam a funcionar mal depois de um mês em um ambiente empoeirado – nossas unidades são construídas para esse trabalho.
Agora, vamos abordar um mito que ouço o tempo todo: “Preciso de um testador de laboratório enorme e volumoso para trabalhar em espaços de alta tensão”. Isso simplesmente não é mais verdade. Os modernos testadores TTR trifásicos são compactos o suficiente para caber em uma mochila de ferramentas, com uma tela sensível ao toque colorida que é fácil de usar, mesmo com luvas de trabalho. Você não precisa de um diploma em engenharia elétrica para operá-los – nossa equipe de suporte técnico oferece treinamento no local para todos os clientes, de modo que mesmo técnicos com 5 anos de experiência em uma subestação podem aprender como usar o testador em 30 minutos. Isso é importante porque no campo você não tem tempo para ler um manual de 100 páginas.

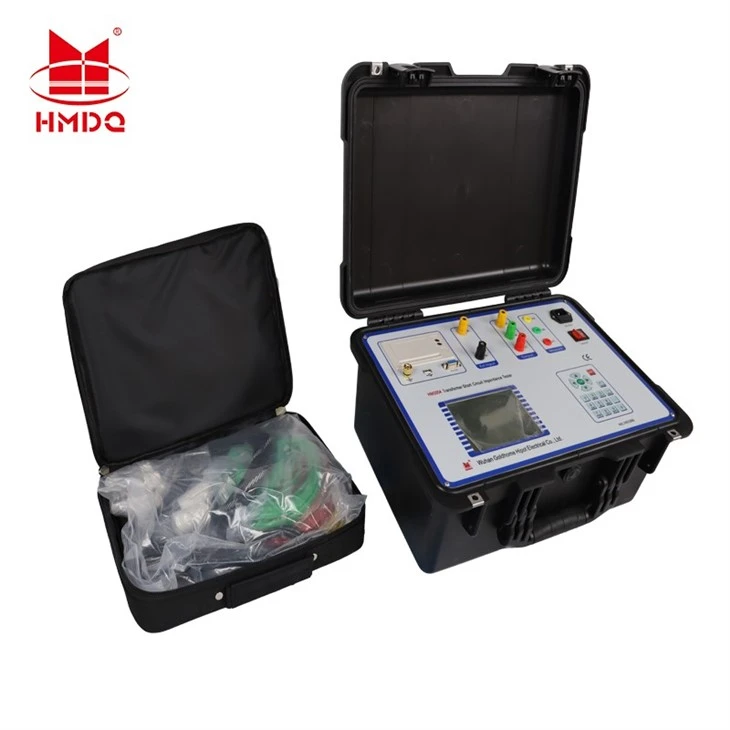

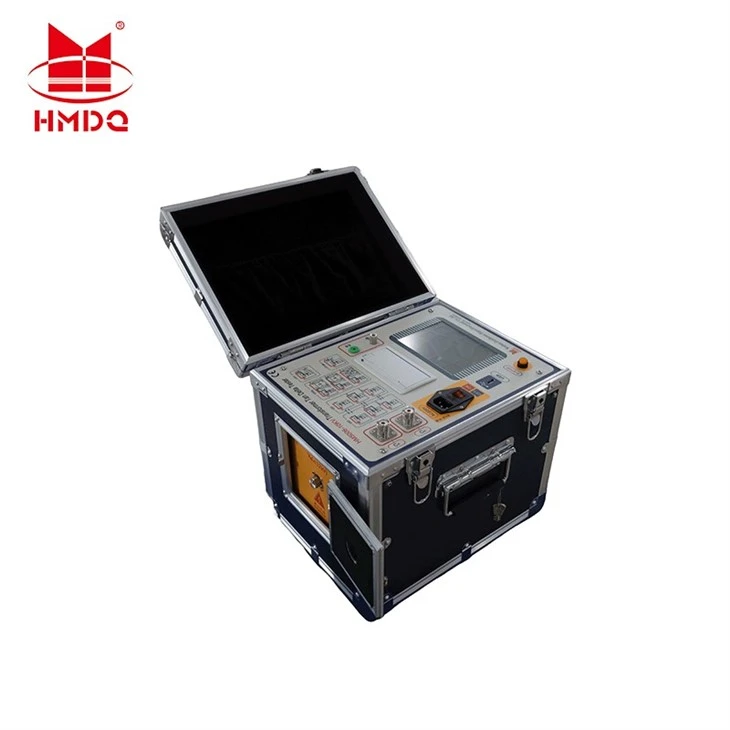

Que tal emparelhar com outros equipamentos de teste para trabalhos de alta tensão? Digamos que você esteja fazendo uma avaliação completa das condições de um transformador de 220kV. Você executaria o teste TTR primeiro para verificar a proporção do enrolamento e, em seguida, usaria algo como o instrumento de teste de impedância de curto-circuito que carregamos para verificar a deformação do enrolamento e o testador de perda dielétrica totalmente automático para verificar a condição de isolamento. Todos eles trabalham em conjunto com nossos testadores TTR trifásicos para fornecer uma visão completa da saúde do transformador, o que é fundamental para ativos de alta tensão cuja substituição custa milhões. É como ir ao médico – você não faz apenas um exame, mas sim um painel para ter certeza de que tudo está funcionando. O mesmo vale para transformadores de alta tensão.
Agora, vamos entrar em alguns dados reais para comprovar isso. Recentemente fizemos um estudo com uma cooperativa regional de energia que opera mais de 150 transformadores de alta tensão em todo o noroeste do Pacífico. Eles estavam usando testadores TTR antigos classificados apenas para até 34,5 kV, portanto, quando atualizaram para nossos testadores TTR trifásicos (classificados para até 230 kV), observaram uma redução de 92% no tempo de teste por transformador e detectaram 4 falhas ocultas em sua frota de alta tensão ao longo de 12 meses. Essas falhas teriam levado a interrupções não planejadas que afetariam mais de 10.000 clientes no total. Isso não é apenas uma vitória para o equipamento – é uma vitória para a confiabilidade e a confiança do cliente.
Mas espere, ainda existem limites. Se você estiver trabalhando com transformadores de ultra-alta tensão (UHV), como 500kV e superiores, talvez seja necessário usar um testador TTR especializado classificado para essa faixa de tensão, mas mesmo nossos modelos TTR trifásicos de alta tensão padrão funcionam perfeitamente para 99% dos transformadores de alta tensão em uso atualmente (11kV a 230kV). Para aplicações UHV, também podemos ajudá-lo a encontrar o equipamento personalizado certo, para que não tenhamos apenas um tamanho único.
Agora, vamos voltar à pergunta original: um testador de relação de espiras de transformador TTR trifásico pode ser usado em ambientes de alta tensão? A resposta curta é sim, mas somente se você escolher o testador certo, seguir os protocolos de segurança e usá-lo corretamente. As unidades antigas e baratas que vêm em uma frágil caixa de plástico? Não, são para oficinas de baixa tensão. Os portáteis resistentes, isolados, com filtro de ruído que fabricamos na AB? Com certeza – eles foram construídos exatamente para esse trabalho.
Se você é técnico de subestação, gerente de manutenção de um operador de rede ou gerente de planta industrial com transformadores de alta tensão, não precisa se contentar com equipamentos que funcionam “na maior parte do tempo”. Nossos testadores TTR trifásicos são testados rigorosamente em ambientes de alta tensão, combinados com outras ferramentas essenciais, como o Transformer Material Analyzer, para verificar a qualidade do material do núcleo e as que mencionei anteriormente, para garantir que você esteja obtendo as leituras mais precisas possíveis. Também oferecemos opções de financiamento flexíveis, para que você não precise gastar uma quantia enorme antecipadamente para atualizar seu equipamento de teste.
Se você estiver pronto para falar sobre a atualização do seu equipamento de teste de transformador de alta tensão, entre em contato com nossa equipe aqui – estamos aqui para responder a todas as suas perguntas, esteja você testando um transformador de distribuição de 33kV ou uma unidade de transmissão de 220kV. Não espere até que ocorra uma falha para perceber que seu equipamento de teste não está à altura do trabalho.
