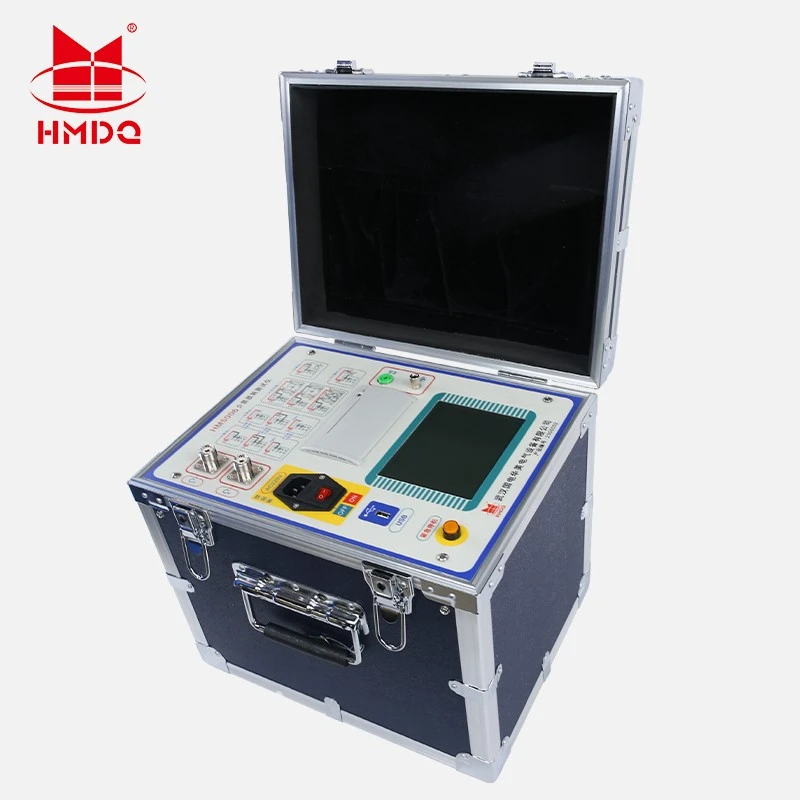

Testador de perda dielétrica anti-interferência para transformador

Menu principal

Ligue o interruptor de alimentação, primeiro

mostre a interface de boas-vindas e, em seguida,

entre no menu principal (Figura 5 - 1).

Figura 5-1

Teste geral

Figura 5-2

Figura 5-3

Em primeiro lugar, de acordo com as dicas de fiação correspondentes para conectar o instrumento e o teste externo da conexão entre o produto e, em seguida, clicar na opção da interface principal "GST/UST", entrar no próximo nível do menu de teste de teste geral (ver Figura 5 - 2).Em seguida, você pode clicar em "Configurações" para definir o menu (Figura 5 - 3) para teste detalhadoFigura 5-4

parâmetros. Clique em cada um dos itens que deseja definir e, a seguir, clique em “Para cima”, “Para baixo” ou “Eleger” para modificar o item. Clique em “Salvar” após a conclusão das alterações pode ser salvo para modificar os parâmetros e retornar à interface de teste geral, clicar em “Sair” não salva as alterações e retornar à interface de teste geral.

Defina os parâmetros relevantes do toque longo no botão "iniciar teste" único, entre no menu de teste. Durante o teste, o valor da tensão é ajustado ao valor definido, que é baseado na tensão de teste previamente selecionada. A frequência correspondente à frequência de acordo com o teste de frequência automática previamente selecionada para teste após o teste, o teste é concluído e exibe automaticamente os resultados do teste (Figura 5 - 4); salve automaticamente os resultados do teste, você pode clicar no botão "imprimir" para imprimir os resultados do teste.

Tenha cuidado: Para cada configuração de parâmetro específico de teste e método de fiação, consulte o

sexto capítulo".

3, teste CVT

Figura 5-5

Figura 5-6

Primeiro de tudo, de acordo com as dicas de fiação correspondentes para conectar o dispositivo externo e, em seguida, clique na interface principal, opção "teste CVT" para entrar no próximo menu de teste CVT (Figura 5 -5). Em seguida, você pode clicar em "Configurações" para definir o menu (Figura 5 - 6) para parâmetros de teste detalhados. Clique em cada um dos itens que deseja definir e, a seguir, clique em “Para cima”, “Para baixo” ou “Eleger” para modificar o item. Clique em “Salvar” após a conclusão das alterações pode ser salvo para modificar os parâmetros e retornar à interface de teste CVT, clicar em “Sair” não salva as alterações e retornar à interface de teste CVT.

Figura 5-7

Figura 5-8

Defina os parâmetros relevantes do toque longo no botão "Iniciar" único, entre no menu de teste (Figura 5 - 7). Durante o teste, o valor da tensão é fixado no valor definido de acordo com a tensão de teste previamente selecionada e então o teste é iniciado automaticamente. Após o início do teste de acordo com a frequência da frequência de interferência previamente selecionada automaticamente para o teste de frequência correspondente, o teste é concluído automaticamente e exibe os resultados do teste (Figura 5 - 8). Os resultados do teste são salvos automaticamente, você pode clicar no botão Imprimir para imprimir os resultados do teste.

Tenha cuidado: Para cada configuração de parâmetro específico de teste e método de fiação, consulte o sexto capítulo".

5.4, ​​teste de relação CVT

De acordo com a conexão correspondente

que conectam a conexão externa, insirao menu de teste CVT na configuração de parâmetrosno teste de relação CVT "e depois retornar ao iníciointerface de teste (Figura 5 - 9), pressione o botão"Começar" a medir (Figura 5-10), o testeé concluído exibir automaticamente o testeresultados (Figura 5- 11). Os resultados dos testes sãosalvo automaticamente, você pode clicar no botão imprimirbotão para imprimir os resultados do teste.

5.5,Teste GSTG

Figura 5-12

Figura 5-13

Primeiro conecte a conexão externa do instrumento de acordo com o prompt de conexão correspondente, entre no menu de medição simultânea direta e reversa, selecione e defina a alta tensão a ser testada na configuração do parâmetro, em seguida, salve e retorne (conforme mostrado na fig . 5-12), pressione "iniciar teste" por um longo tempo para iniciar a medição, e os resultados do teste serão exibidos automaticamente após a conclusão do teste (conforme mostrado na fig . 5-13). Os resultados do teste são salvos automaticamente. Você pode clicar no botão "Imprimir" para imprimir os resultados do teste.

5.6,Dados

Figura 5-14

Figura 5-15

No menu principal, clique em "Dados" na interface de gerenciamento de dados (Figura 5 - 14), clique em "Visualizar dados". Entre no menu de dados (Figura 5 - 15), de acordo com os dados do projeto, mova as teclas do cursor para desejar visualizar, (salvar os dados do instrumento são organizados de acordo com a sequência de tempo medida, os dados 000 são os dados mais recentes, os dados 199 são os dados mais antigos.) Em seguida, clique nos dados correspondentes, entre no projeto de impressão de dados, neste menu, você pode pressionar as teclas para cima e para baixo para o número de série dos dados correspondentes, os dados podem ser impressos.
