Descrição dos produtos

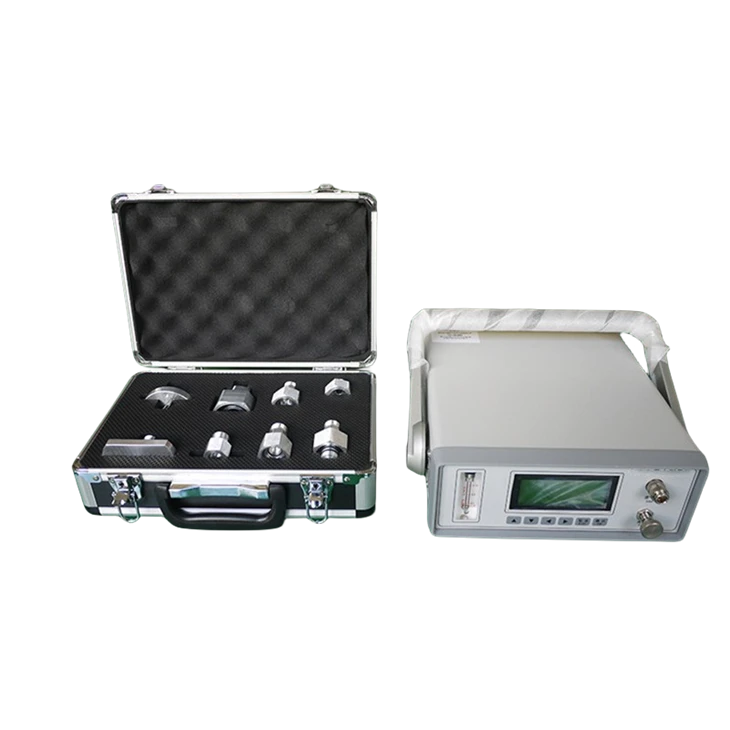

O testador abrangente de SF6 tipo HMZH utiliza sensores importados e integra medições de SO₂ + SOF₂, H₂S, CO, teor de umidade e pureza de SF₆ em uma única unidade, consolidando as funções anteriormente executadas por sete instrumentos separados em um único dispositivo, reduzindo significativamente o consumo de gás. Este instrumento apresenta alta precisão e desempenho estável; ele também incorpora uma tela LCD sensível ao toque-colorida-em inglês para uma operação mais conveniente.
Principais recursos e vantagens
1.Armazenamento de dados
Apresenta um design de alta-capacidade capaz de armazenar até 200 conjuntos de dados de teste.
2. Tela grande e nítida
Exibe três resultados de medição claramente em uma única medição-no local.
3. Fonte de alimentação-integrada
Equipado com uma bateria de lítio recarregável-incorporada de 4Ah que fornece até 10 horas de operação contínua com uma única carga completa.
Parâmetros Técnicos
| Fonte de energia |
220 VCA ± 10% 50 Hz |
| Bateria | Bateria de-íon de lítio, 12 V, 17,5 Ah |
| Tempo de operação |
＞10h |
| Mostrar | Tela sensível ao toque colorida de 7 polegadas |
| Pressão do gás de amostra |
Menor ou igual a 1,0Mpa |
| Dimensões |
360×155×325mm |
| Peso |
Aproximadamente 10kg |
Procedimento de medição
1. Conectando o equipamento SF6
Conecte a extremidade rosqueada do tubo de medição ao conector da chave e aperte-o com uma chave inglesa. Feche a válvula de agulha no outroextremidade da tubulação de medição;Em seguida, insira o encaixe-de conexão rápida do tubo de medição na porta de amostragem do testador; conecte a tubulação de exaustão aoa porta de exaustão;Por fim, conecte o conector da chave à porta de medição do equipamento elétrico SF6 e aperte-o com uma chave inglesa.
2. Aquecimento-e autoteste-
Ligue o interruptor de alimentação do instrumento; o instrumento entrará no processo de-aquecimento e autoteste-.
3. Verifique o nível da bateria
A alimentação CA é recomendada para este instrumento.Ao usar alimentação CC, verifique o nível da bateria exibido no canto superior direito. Se o nível da bateria estiver abaixo de aproximadamente 30%,desligue o instrumento, recarregue-o e continue a usá-lo.
4. Iniciar medição
Depois que o instrumento concluir o aquecimento-e o autoteste-, ele entrará automaticamente no "Menu principal". Pressione o botão "Medição de dados" para entrar nointerface de medição e iniciar a medição automática. Neste ponto, abra a válvula de fluxo e o botão de proteção da câmara de gás no painel frontal do testador e, em seguida,ajuste a válvula de agulha na linha de medição para definir a taxa de fluxo para 0,2 LPM.
5. Salvando dados
Assim que a medição for concluída, você poderá salvar os dados no instrumento. Pressione o botão “Salvar” para acessar o menu de operação;consulte a próxima seção para obter instruções específicas.
6. Após a conclusão da medição, feche a válvula agulha na linha de medição e a válvula reguladora no testador.Remova o adaptador do equipamento elétrico SF6. Se precisar continuar medindo outros equipamentos, não desliguea potência do instrumento; siga as etapas acima para realizar a próxima medição.
7. Após a conclusão da medição, desligue o testador.
Tag: analisador de gás multi{1}}parâmetro sf6, China fabricantes de analisadores de gás multi{3}}parâmetro sf6, fábrica
Especificações Técnicas
|
Itens de medição |
Detalhes |
|
Pureza SF6 |
Faixa: 0%~100% |
|
Precisão: ±0,5% |
|
|
Tempo de resposta: 15s (90% de leitura) |
|
|
H₂S |
Faixa: 0–200μL/L |
|
Limite de detecção: Menor ou igual a 0,1 ppm |
|
|
Tempo de resposta: Menor ou igual a 5 minutos |
|
|
SO₂ |
Faixa: 0–200μL/L |
|
Resolução: ±0,5μL/L (baixa) |
|
|
Precisão: ±1μL/L (menor ou igual a 10μL/L) |
|
|
CO |
Faixa: 0–1000μL/L |
|
Resolução: ±5μL/L (baixa) |
|
|
Precisão: ±4μL/L (menor ou igual a 50μL/L) |
|
|
AF (opcional) |
Faixa: 0–10μL/L |
|
Limite de detecção: Menor ou igual a 0,1 ppm |
|
|
Resolução: ±0,05μL/L (baixa) |
|
|
Adaptabilidade Ambiental |
Temperatura: - 30 grau a +50 grau |
|
Umidade: 0–100% UR |
|
|
Pressão máxima: Menor ou igual a 1MPa |
|
|
Energia e bateria |
Entrada: CA 100–240 V |
|
Bateria: 12h de autonomia |
|
|
Tempo de carregamento: 10h |
|
|
Parâmetros Físicos |
Dimensões: 280×190×300 mm |
|
Peso: 7,6kg |
