Quais são as especificações técnicas do transformador de teste em cascata?

Como um fornecedor dedicado de equipamentos de teste de alta tensão, muitas vezes me perguntam sobre as especificações técnicas dos transformadores de teste em cascata. Esses transformadores desempenham um papel crucial nos cenários de teste de alta tensão, e entender seus detalhes técnicos é essencial para qualquer pessoa envolvida em testes elétricos, de engenheiros a técnicos.

Princípio de trabalho básico

Antes de investigar as especificações técnicas, é importante entender como funciona um transformador de teste em cascata. Os transformadores de teste em cascata são projetados para gerar saídas de alta tensão para testar equipamentos elétricos. Eles operam com o princípio da indução eletromagnética, semelhante aos transformadores regulares. No entanto, eles são configurados em um arranjo em cascata, o que lhes permite obter níveis de tensão muito mais altos do que os transformadores de estágio único.

Em uma configuração em cascata, vários transformadores são conectados em série. O enrolamento primário do primeiro transformador é conectado à fonte de energia. O enrolamento secundário do primeiro transformador fornece a entrada para o enrolamento primário do segundo transformador e assim por diante. Esse arranjo multiplica a etapa de tensão - por - etapa, permitindo a geração de tensões extremamente altas.

Principais especificações técnicas

Classificação de tensão

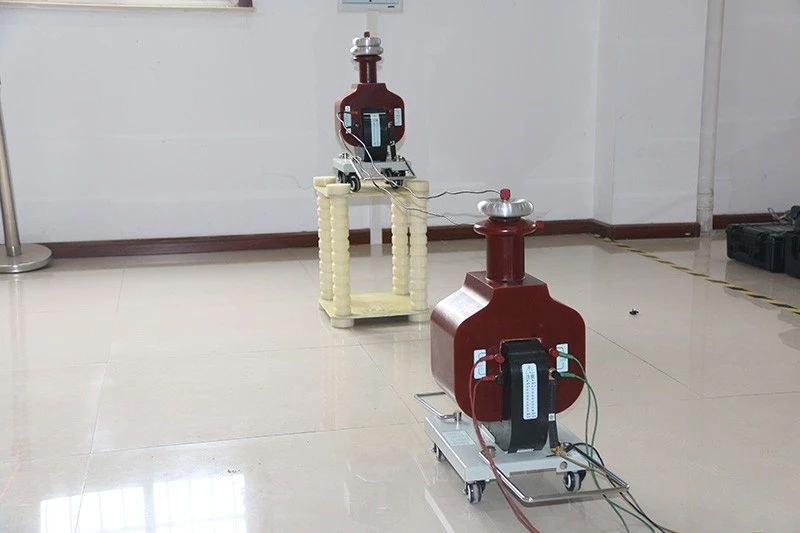

A classificação de tensão é uma das especificações mais críticas de um transformador de teste em cascata. Indica a tensão máxima que o transformador pode gerar com segurança. As classificações de tensão podem variar de alguns quilovolts a várias centenas de quilovolts ou mais, dependendo da aplicação. Por exemplo, em algumas aplicações de testes industriais, transformadores de teste em cascata com classificações de tensão de 100 kV, 200 kV ou superior são comumente usados. A escolha da classificação de tensão depende do tipo de equipamento que está sendo testado e do nível de tensão de teste necessário. Você pode aprender mais sobre o [Teste de Cascade Transformer] (/High - Tensão - Teste - Equipamento/AC - DC - Hipot - Tester/Cascade - Test - Transformer.html) em nosso site.

Classificação atual

A classificação atual de um transformador de teste em cascata especifica a corrente máxima que o transformador pode fornecer em sua tensão nominal. Este é um parâmetro importante porque determina a capacidade de manuseio de potência do transformador. A classificação atual é geralmente expressa em Amperes (A) ou Milliamperes (MA). Para testes de alta tensão, os requisitos atuais geralmente são relativamente baixos, normalmente na faixa de alguns miliamperes a alguns amperes. No entanto, em algumas aplicações em que cargas maiores precisam ser testadas, podem ser necessárias classificações de corrente mais altas.

Freqüência

A frequência de operação é outra especificação importante. A maioria dos transformadores de teste em cascata é projetada para operar em uma frequência de potência padrão, que é tipicamente 50 Hz ou 60 Hz, dependendo da região. No entanto, em algumas aplicações de teste especializadas, como testes de equipamentos elétricos de alta frequência, podem ser necessários transformadores com diferentes classificações de frequência.

Turns Ratio

A proporção de voltas de um transformador é a proporção do número de voltas no enrolamento secundário e o número de voltas no enrolamento primário. Em um transformador de teste em cascata, a proporção de voltas de cada estágio é cuidadosamente projetada para atingir a multiplicação de tensão desejada. A proporção geral de voltas do arranjo em cascata determina a tensão de saída final do transformador. Uma proporção de voltas mais alta resulta em uma tensão de saída mais alta, mas também afeta outros parâmetros de desempenho, como a impedância e a eficiência do transformador.

Impedância

A impedância de um transformador de teste em cascata é um fator importante que afeta seu desempenho. Está relacionado à resistência e reatância dos enrolamentos do transformador. Um transformador de baixa impedância pode fornecer uma corrente relativamente grande em uma determinada tensão, enquanto um transformador de alta impedância limita o fluxo de corrente. A impedância do transformador deve ser cuidadosamente selecionada com base nos requisitos do circuito de teste. Em alguns casos, um transformador de baixa impedância pode ser preferido para garantir um teste preciso de cargas de baixa impedância, enquanto em outros casos, um transformador de alta impedância pode ser usado para limitar a corrente de circuito curto.

Eficiência

A eficiência é uma medida de quão efetivamente um transformador converte energia elétrica do lado da entrada no lado da saída. É expresso como uma porcentagem e é calculado como a razão entre a potência de saída e a potência de entrada. Um transformador de teste em cascata de alta eficiência minimiza as perdas de energia, o que é importante para reduzir o consumo de energia e a geração de calor. Os fatores que afetam a eficiência de um transformador incluem o material do núcleo, a resistência do enrolamento e o projeto do circuito magnético.

Classe de isolamento

A classe de isolamento de um transformador de teste em cascata indica a temperatura máxima que os materiais de isolamento podem suportar sem degradação significativa. As classes de isolamento comuns incluem A, E, B, F e H, com a Classe H sendo capaz de suportar as mais altas temperaturas. A escolha da classe de isolamento depende do ambiente operacional e do aumento esperado da temperatura do transformador. Uma classe de isolamento mais alta fornece maior confiabilidade e longevidade, especialmente em aplicações em que o transformador pode ser submetido a condições de alta temperatura.

Comparação com outros equipamentos de teste

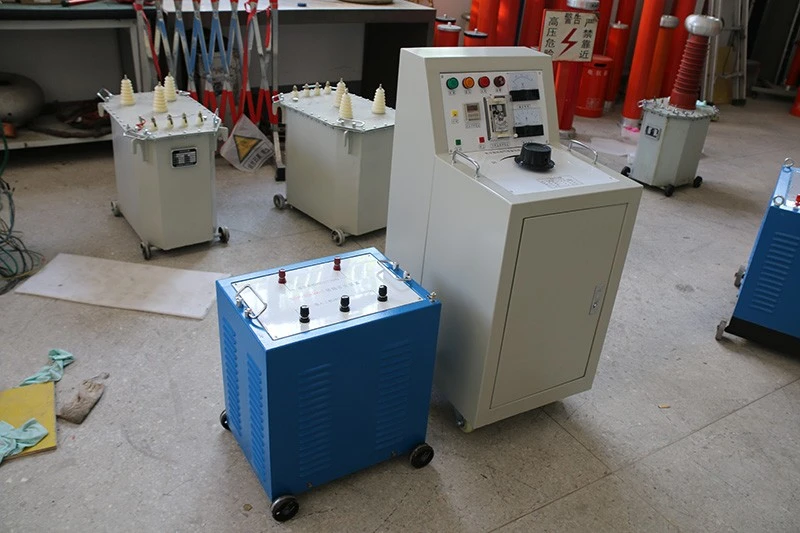

Ao considerar o equipamento de teste de alta tensão, é importante entender como os transformadores de teste em cascata se comparam com outros tipos de testadores. Por exemplo, o [testador de tensão de frequência triplo] (/alta - tensão - teste - equipamento/ac - dc - hipot - testador/triplo - frequência - tensão - tester.html) é projetado para gerar tensões de frequência triplas para propósitos de teste específicos, como testando o isolamento de transformadores de poder. Embora tenha suas próprias vantagens únicas, pode não ser adequado para todos os tipos de aplicações de teste de alta tensão.

Por outro lado, o [60KV/2MA DC HIPOT Tester] (/alta - tensão - teste - equipamento/ac - dc - hipot - testador/60kV - 2MA - DC - Hipot - tester.html) é usado para testes diretos - de alta potencial. Pode ser usado para testar a integridade do isolamento de equipamentos elétricos em condições de CC. Por outro lado, os transformadores de teste em cascata são utilizados principalmente para alternar - testes de alta tensão de alta tensão e podem obter níveis de tensão muito mais altos em comparação com os testadores de Hipot CC em muitos casos.

Aplicações

Os transformadores de teste em cascata têm uma ampla gama de aplicações na indústria elétrica. Eles são comumente usados para testar o isolamento de equipamentos de alta tensão, como transformadores de potência, equipamentos de comutador, cabos e isoladores. Ao submeter esses componentes à tensão de alta tensão, as possíveis fraquezas de isolamento podem ser detectadas antes de causar falhas na operação real. Eles também são usados em laboratórios de pesquisa e desenvolvimento para estudar o comportamento de materiais elétricos em condições de alta tensão.

Importância de especificações precisas

As especificações técnicas precisas são cruciais para a seleção e o uso adequados dos transformadores de teste em cascata. Se a classificação de tensão for muito baixa, o transformador poderá não ser capaz de gerar a tensão de teste necessária, levando a resultados imprecisos dos testes. Por outro lado, se a classificação de tensão for muito alta, poderá representar um risco de segurança e também pode ser mais caro do que o necessário. Da mesma forma, a classificação atual, a frequência e outras especificações precisam ser cuidadosamente consideradas para garantir que o transformador atenda aos requisitos específicos do aplicativo de teste.

Personalização

Como fornecedor, entendemos que diferentes clientes podem ter requisitos diferentes para transformadores de teste em cascata. É por isso que oferecemos serviços de personalização. Podemos projetar e fabricar transformadores com classificações específicas de tensão, classificações atuais e outras especificações técnicas para atender às necessidades exclusivas de nossos clientes. Se você precisa de um transformador para um teste de laboratório em pequena escala ou uma aplicação industrial em grande escala, podemos fornecer uma solução que atenda aos seus requisitos.

Conclusão

Em conclusão, os transformadores de teste em cascata são ferramentas essenciais em testes de alta tensão. Suas especificações técnicas, incluindo classificação de tensão, classificação de corrente, frequência, índice de voltas, impedância, eficiência e classe de isolamento, desempenham um papel crucial na determinação de seu desempenho e adequação para diferentes aplicações. Ao entender essas especificações, os clientes podem tomar decisões informadas ao selecionar transformadores de teste em cascata para suas necessidades de teste.

Se você estiver interessado em nossos transformadores de teste em cascata ou em outros equipamentos de teste de alta tensão, convidamos você a entrar em contato conosco para mais detalhes e discutir seus requisitos específicos. Nossa equipe de especialistas está pronta para ajudá -lo a encontrar a solução certa para seus aplicativos de teste de alta tensão.

Referências

Sistemas de energia elétrica de John J. Grainger e William D. Stevenson
Engenharia de alta tensão por Ms Naidu e V. Kamaraju
Engenharia de transformadores: design, tecnologia e diagnóstico de George Karady e G. Venkata
